Цепи конвейерные двухшаговые

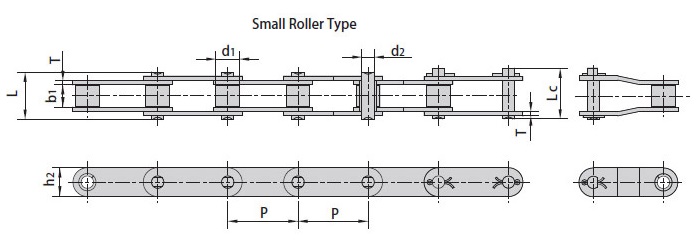

Цепь конвейерная двухшаговая
Обозначение по ISO Обозначение по ANSI P мм d1 мм b1 мм d2 мм L мм Lc мм h2 мм T мм Разрушающая нагрузка kN Вес кг/м
C208A C2040 25.40 7.95 7.85 3.96 16.6 17.8 12.0 1.50 14.1 0.50
C208AH C2040H 25.40 7.95 7.85 3.96 18.8 19.9 12.0 2.03 14.1 0.65
C208B — 25.40 8.51 7.75 4.45 16.7 18.2 11.8 1.60 18.0 0.55
C210A C2050 31.75 10.16 9.40 5.08 20.7 22.2 15.0 2.03 22.2 0.78
C212A C2060 38.10 11.91 12.57 5.94 25.9 27.7 18.0 2.42 31.8 1.12
C212AH C2060H 38.10 11.91 12.57 5.94 29.2 31.6 18.0 3.25 31.8 1.44
C216A C2080 50.80 15.88 15.75 7.92 32.7 36.5 24.0 3.25 56.7 2.08
C216AH C2080H 50.80 15.88 15.75 7.92 36.2 39.4 24.0 4.00 56.7 2.54
C220A C2100 63.50 19.05 18.90 9.53 40.4 44.7 30.0 4.00 88.5 3.01
C220AH C2100H 63.50 19.05 18.90 9.53 43.6 46.9 30.0 4.80 88.5 3.56
C224A C2120 76.20 22.23 25.22 11.10 50.3 54.3 35.7 4.80 127.0 4.66
C224AH C2120H 76.20 22.23 25.22 11.10 53.5 57.5 35.7 5.60 127.0 5.26
C232A C2160 101.60 28.58 31.75 14.27 64.8 69.6 47.8 6.40 226.8 8.15
C232AH C2160H 101.60 28.58 31.75 14.27 68.2 73.0 47.8 7.20 226.8 9.06

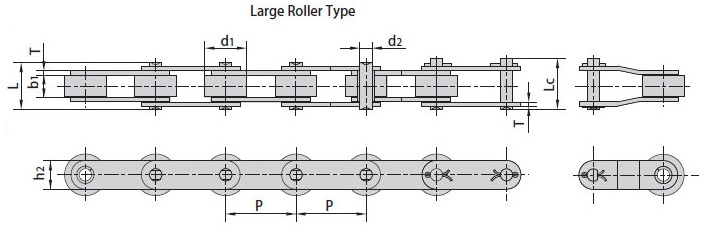

Цепь конвейерная двухшаговая
Обозначение по ISO Обозначение по ANSI P мм d1 мм b1 мм d2 мм L мм Lc мм h2 мм T мм Разрушающая нагрузка kN Вес кг/м
C208AL C2042 25.40 15.88 7.85 3.96 16.6 17.8 12.0 1.50 14.1 0.84
C208AH C2040H 25.40 7.95 7.85 3.96 18.8 19.9 12.0 2.03 14.1 0.65
C208BL — 25.40 15.88 7.75 4.45 16.7 18.2 11.8 1.60 18.0 0.89
C210AL C2052 31.75 19.05 9.40 5.08 20.7 22.2 15.0 2.03 22.2 1.27
C212AL C2062 38.10 22.23 12.57 5.94 25.9 27.7 18.0 2.42 31.8 1.61
C212AHL C2062H 38.10 22.23 12.57 5.94 29.2 31.6 18.0 3.25 31.8 2.07
C216AL C2082 50.80 28.58 15.75 7.92 32.7 36.5 24.0 3.25 56.7 3.12
C216AHL C2082H 50.80 28.58 15.75 7.92 36.2 39.4 24.0 4.00 56.7 3.58
C220AL C2102 63.50 39.67 18.90 9.53 40.4 44.7 30.0 4.00 88.5 4.83
C220AHL C2102H 63.50 39.67 18.90 9.53 43.6 46.9 30.0 4.80 88.5 5.38
C224AL C2122 76.20 44.45 25.22 11.10 50.3 54.3 35.7 4.80 127.0 7.66
C224AHL C2122H 76.20 44.45 25.22 11.10 53.5 57.5 35.7 5.60 127.0 8.26
C232AL C2162 101.60 57.15 31.75 14.27 64.8 69.6 47.8 6.40 226.8 13.00
C232AHL C2162H 101.60 57.15 31.75 14.27 68.2 73.0 47.8 7.20 226.8 13.84
