Цепи приводные усиленные
Приводные роликовые цепи используются для передачи вращательного момента в машинах и механизмах практически во всех отраслях промышленности. Цепной привод может применяться при температурах до 300 градусов Цельсия и скоростях до 40 метров в секунду, а при использовании жаропрочных сталей до 800 градусов Цельсия. Данный тип приводной цепи отличается простой и надежной конструкцией и высоким КПД . К преимуществам приводных роликовых цепей можно отнести стабильное передаточное отношение и низкий коэффициент трения, а так же возможность работы при мощных и ударных нагрузках.

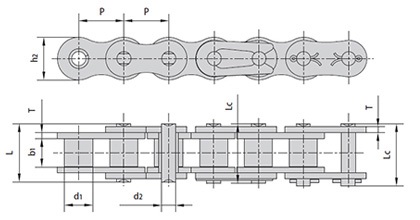

Роликовые однорядные
| Обозначение ANSI | Обозначение DIN/ISO | P мм | d1 мм | b1 мм | d2 мм | Lc мм | h2 мм | T мм | Pt мм | Разрушающая нагрузка Q kN | Вес кг/м |
| 50H-1 | 10AH-1 | 15.875 | 10.16 | 9.40 | 5.08 | 24.4 | 15.09 | 2.42 | — | 22.2 | 1.25 |
| 60H-1 | 12AH-1 | 19.050 | 11.91 | 12.57 | 5.94 | 31.6 | 18.00 | 3.25 | — | 31.8 | 1.87 |
| 80H-1 | 16AH-1 | 25.400 | 15.88 | 15.75 | 7.92 | 39.4 | 24.00 | 4.00 | — | 56.7 | 3.10 |
| 100H-1 | 20AH-1 | 31.750 | 19.05 | 18.90 | 9.53 | 46.9 | 30.00 | 4.80 | — | 88.5 | 4.52 |
| 120H-1 | 24AH-1 | 38.100 | 22.23 | 25.22 | 11.10 | 57.5 | 35.70 | 5.60 | — | 127 | 6.60 |
| 140H-1 | 28AH-1 | 44.450 | 25.40 | 25.22 | 12.70 | 62.2 | 41.00 | 6.40 | — | 172.4 | 8.30 |
| 160H-1 | 32AH-1 | 50.800 | 28.58 | 31.55 | 14.27 | 73.0 | 47.80 | 7.20 | — | 226.8 | 10.30 |
| 200H-1 | 40AH-1 | 63.500 | 39.68 | 37.85 | 19.85 | 93.5 | 60.00 | 9.50 | — | 353.8 | 19.16 |

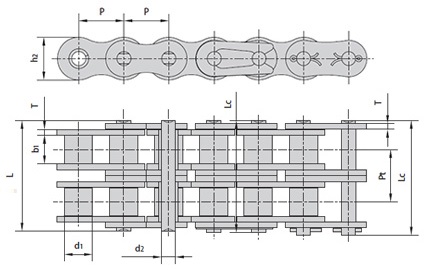

Роликовые двухрядные
| Обозначение ANSI | Обозначение DIN/ISO | P мм | d1 мм | b1 мм | d2 мм | Lc мм | h2 мм | T мм | Pt мм | Разрушающая нагрузка Q kN | Вес кг/м |
| 60H-2 | 12AH-2 | 19.050 | 11.91 | 12.57 | 5.94 | 57.7 | 18.00 | 3.25 | 26.11 | 63.6 | 3.71 |
| 80H-2 | 16AH-2 | 25.400 | 15.88 | 15.75 | 7.92 | 72.0 | 24.00 | 4.00 | 32.59 | 113.4 | 6.15 |
| 100H-2 | 20AH-2 | 31.750 | 19.05 | 18.90 | 9.53 | 86.0 | 30.00 | 4.80 | 39.09 | 177 | 9.03 |
| 120H-2 | 24AH-2 | 38.100 | 22.23 | 25.22 | 11.10 | 106.4 | 35.70 | 5.60 | 48.87 | 254 | 13.13 |
| 140H-2 | 28AH-2 | 44.450 | 25.40 | 25.22 | 12.70 | 114.4 | 41.00 | 6.40 | 52.20 | 344.8 | 16.60 |
| 160H-2 | 32AH-2 | 50.800 | 28.58 | 31.55 | 14.27 | 134.9 | 47.80 | 7.20 | 61.90 | 453.6 | 20.20 |
| 200H-2 | 40AH-2 | 63.500 | 39.68 | 37.85 | 19.85 | 171.8 | 60.00 | 9.50 | 78.31 | 707.6 | 38.11 |

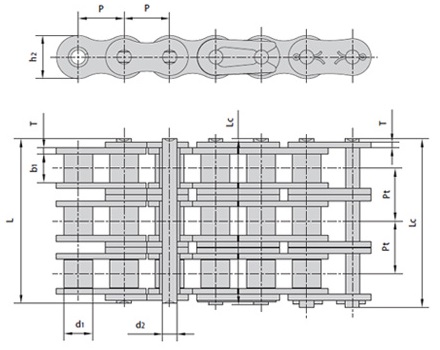

Роликовые трехрядные
| Обозначение ANSI | Обозначение DIN/ISO | P мм | d1 мм | b1 мм | d2 мм | Lc мм | h2 мм | T мм | Pt мм | Разрушающая нагрузка Q kN | Вес кг/м |
| 60H-3 | 12AH-3 | 19.050 | 11.91 | 12.57 | 5.94 | 83.8 | 18.00 | 3.25 | 26.11 | 95.4 | 5.54 |
| 80H-3 | 16AH-3 | 25.400 | 15.88 | 15.75 | 7.92 | 104.6 | 24.00 | 4.00 | 32.59 | 170.1 | 9.42 |
| 100H-3 | 20AH-3 | 31.750 | 19.05 | 18.90 | 9.53 | 125.1 | 30.00 | 4.80 | 39.09 | 265.5 | 12.96 |
| 120H-3 | 24AH-3 | 38.100 | 22.23 | 25.22 | 11.10 | 155.2 | 35.70 | 5.60 | 48.87 | 381 | 19.64 |
| 140H-3 | 28AH-3 | 44.450 | 25.40 | 25.22 | 12.70 | 166.6 | 41.00 | 6.40 | 52.20 | 517.2 | 24.90 |
| 160H-3 | 32AH-3 | 50.800 | 28.58 | 31.55 | 14.27 | 196.8 | 47.80 | 7.20 | 61.90 | 680.4 | 30.10 |
| 200H-3 | 40AH-3 | 63.500 | 39.68 | 37.85 | 19.85 | 250.1 | 60.00 | 9.50 | 78.31 | 1061.4 | 57.06 |
