Цепи приводные

Приводные роликовые цепи используются для передачи вращательного момента в машинах и механизмах практически во всех отраслях промышленности. Цепной привод может применяться при температурах до 300 градусов Цельсия и скоростях до 40 метров в секунду, а при использовании жаропрочных сталей до 800 градусов Цельсия. Данный тип приводной цепи отличается простой и надежной конструкцией и высоким КПД . К преимуществам приводных роликовых цепей можно отнести стабильное передаточное отношение и низкий коэффициент трения, а так же возможность работы при мощных и ударных нагрузках.

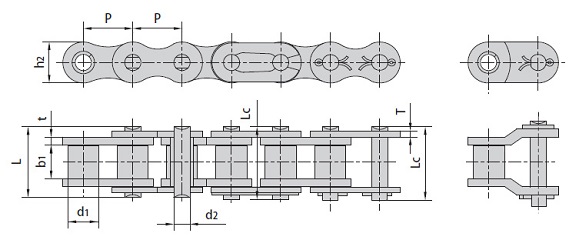

Роликовые однорядные

Цепь приводная
Обозначение ISO P мм P дюйм b1 мм d2 мм d1 мм Lc мм g мм f см2 вес кг/м N min
04B-1 6 - 2,80 1,85 4,00 7,4 5,00 0,07 0,12 2,800
05B-1 8 - 3,00 2,31 5,00 8,6 7,11 0,11 0,18 4,700
06B-1 9,525 3/8 5,72 3,28 6,35 13,5 8,26 0,28 0,41 8,200
08B-1 12,7 1/2 7,75 4,45 8,51 17,0 11,81 0,50 0,70 16,400
10B-1 15,875 5/8 9,65 5,08 10,16 19,6 14,73 0,67 0,95 20,500
12B-1 19,05 3/4 11,68 5,72 12,07 22,7 16,13 0,89 1,25 26,500
16B-1 25,04 1 17,02 8,28 15,88 36,1 21,08 2,10 2,70 52,500
20B-1 31,75 1 1/4 19,56 10,19 19,05 43,2 26,42 2,95 3,60 85,500
24B-1 38,1 1 1/2 25,40 14,63 25,40 53,4 33,40 5,54 6,70 153,900
28B-1 44,45 1 3/4 33,99 15,90 27,94 65,1 37,08 7,40 8,30 180,000
32B-1 50,8 2 30,99 17,81 29,21 67,4 42,29 8,11 10,50 230,000

Обозначение ANSI P мм P дюйм b1 мм d2 мм d1 мм Lc мм g мм f см2 вес кг/м N min
35-1 9,525 3/8 4,77 3,58 5,08 13,2 9,05 0,27 0,31 7,350
40-1 12,7 1/2 7,95 3,96 7,92 17,8 12,08 0,44 0,61 12,900
50-1 15,875 5/8 5,93 5,08 10,16 21,8 15,09 0,70 1,01 20,200
60-1 19,05 3/4 12,70 5,94 11,91 26,9 18,08 1,06 1,47 28,900
80-1 25,04 1 15,88 7,92 15,88 33,5 24,13 1,79 2,57 51,300
100-1 31,75 1 1/4 19,05 9,53 19,05 41,1 31,18 2,62 3,73 80,200
120-1 38,1 1 1/2 25,40 11,10 22,23 50,8 36,20 3,94 5,50 115,000
140-1 44,45 1 3/4 25,40 12,70 25,40 54,9 42,24 4,72 7,50 156.300
160-1 50,8 2 31,75 14,27 28,58 65,5 48,26 6,50 9,70 205,500

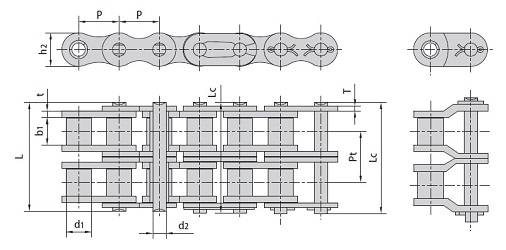

Роликовые двухрядные

Цепь приводная
Обозначение ISO P мм P дюйм b1 мм d2 мм d1 мм Lc мм g мм Pt мм f см2 вес кг/м N min
06B-2 9,525 3/8 5,72 3,28 6,35 23,8 8,26 10,24 0,55 0,78 15,500
08B-2 12,7 1/2 7,75 4,45 8,51 31,0 11,81 13,92 1,00 1,35 28,500
10B-2 15,875 5/8 9,65 5,08 10,16 36,2 14,73 16,59 1,34 1,85 41,000
12B-2 19,05 3/4 11,68 5,72 12,07 42,2 16,13 19,46 1,78 2,50 53,000
16B-2 25,4 1 17,02 8,28 15,88 68,0 21,08 31,88 4,21 5,40 99,500
20B-2 31,75 1 1/4 19,56 10,19 19,05 79,7 26,42 35,45 5,91 7,20 162,000
24B-2 38,1 1 1/2 25,40 14,63 25,40 101,8 33,40 48,36 11,09 13,50 293,000
28B-2 44,45 1 3/4 30,99 15,90 27,94 124,7 37,08 59,56 14,81 16,60 344,000
32B-2 50,8 2 30,99 17,81 29,21 126,0 42,29 58,55 16,23 21,00 440,000

Обозначение ANSI P мм P дюйм b1 мм d2 мм d1 мм Lc мм g мм Pt мм f см2 вес кг/м N min
35-2 9,525 3/8 4,77 3,58 5,08 21,6 9,05 10,13 0,54 0,67 14,700
40-2 12,7 1/2 7,59 3,96 7,92 32,3 12,07 14,38 0,88 1,19 25,600
50-2 15,875 5/8 9,53 5,08 10,16 39,9 15,09 18,11 1,40 1,92 40,400
60-2 19,05 3/4 12,70 5,94 11,91 49,8 18,08 22,78 2,12 2,90 57,800
80-2 25,4 1 15,88 7,92 15,88 62,7 24,13 29,29 3,58 5,01 102,700
100-2 31,75 1 1/4 19,05 9,53 19,05 77,0 30,18 35,76 5,24 7,31 160,400
120-2 38,1 1 1/2 25,40 11,10 22,23 96,3 36,20 45,44 7,88 10,94 230,00
140-2 44,45 1 3/4 25,40 12,70 25,40 103,6 42,24 48,87 9,44 14,36 312,600
160-2 50,8 2 31,75 14,27 28,58 124,2 48,26 58,55 13,00 19,10 411,000

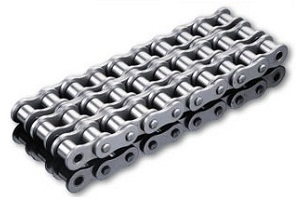

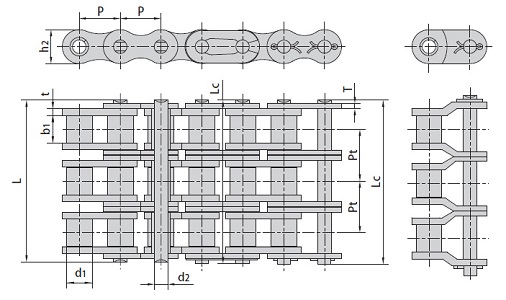

Роликовые трехрядные

Цепь приводная
Обозначение ISO P мм P дюйм b1 мм d2 мм d1 мм Lc мм g мм Pt мм f см2 вес кг/м N min
06B-3 9,525 3/8 5,72 3,28 6,35 34,0 8,26 10,24 0,83 1,2 22,800
08B-3 12,7 1/2 7,75 4,45 8,51 44,9 11,81 13,92 1,50 2,0 41,000
10B-3 15,875 5/8 9,65 5,08 10,16 52,8 14,73 16,59 2,02 2,8 61,500
12B-3 19,05 3/4 11,68 5,72 12,07 61,7 16,13 19,46 2,68 3,8 80,000
16B-3 25,4 1 17,02 8,28 15,88 99.9 21,08 31,88 6,32 8,0 149,000
20B-3 31,75 1 1/4 19,56 10,19 19,05 116,1 26,42 35,45 8,86 11,0 244,000
24B-3 38,1 1 1/2 25,40 14,63 25,40 150,2 33,40 48,36 16,64 21,0 438,000
28B-3 44,45 1 3/4 30,99 15,90 27,94 184,3 37,08 59,56 22,21 25,0 516,000
32B-3 50,8 2 30,99 17,81 29,21 184,5 42,29 58,55 24,34 32,0 671,000

Обозначение ANSI P мм P дюйм b1 мм d2 мм d1 мм Lc мм g мм Pt мм f см2 вес кг/м N min
35-3 9,525 3/8 4,77 3,58 5,08 31,8 9,05 10,13 0,81 1,01 22,050
40-3 12,7 1/2 7,59 3,96 7,92 46,7 12,07 14,38 1,32 1,78 38,300
50-3 15,875 5/8 9,53 5,08 10,16 57,9 15,09 18,11 2,10 2,89 60,600
60-3 19,05 3/4 12,70 5,94 11,91 72,6 18,08 22,78 3,18 4,28 86,700
80-3 25,4 1 15,88 7,92 15,88 91,7 24,13 29,29 5,37 7,47 154,100
100-3 31,75 1 1/4 19,05 9,53 19,05 113,0 30,18 35,76 7,86 11,01 240,600
120-3 38,1 1 1/2 25,40 11,10 22,23 141,7 36,2 45,44 11,82 16,50 345,000
140-3 44,45 1 3/4 25,40 12,70 25,40 152,4 42,24 48,87 14,16 21,70 468,900
160-3 50,8 2 31,75 14,27 28,58 182,9 48,26 58,55 19,50 28,30 616,400
